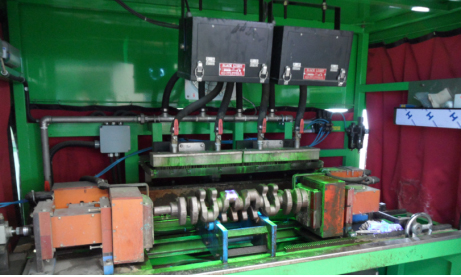

형상이 복잡하거나 장척물 검사에 적합한 YOKE 타입 자분탐상기. 코일전극 및 장척물 검사시 센타코일 없이 제품길이 1M까지결함 검출가능. 검사품의 종류에 따라 AC or HWDC로 자화방법을 선택할수 있으며, 버켙식 자분액살포로 타사(他社)의 노즐막힘을 개선한 장치. AC/DC 시스템탈자(옵션) 기능을 내장하여 최적의 1인 검사조건 만족. 검사품 및 검사조건에 따라 다양한 사양으로 주문제작 가능.
사양제원
형식
EM 601 -OPEN
EM 902 - CLOSED
EM 1203 - CLOSED
입력
전압주파수
AC 3상 220V 60Hz
최대전류
약 300A
약 350A
약 450A
출력
전극자화전류
DC 3000A
DC 4000A
자극자화전류
전극최대간격(mm)
60~600
100~900
100~1200
자극치수(mm)
160 * 160
180 * 180
200 *200
통전자화시간
약 2초 가변
전극압착방식
AIR CYLINDER 압착식
자분액산포방식
AIR CYLINDER 샤워식
1회 동작시간
약 10초 이내
자화방법
전극, 자극 중첩 복수 교번 자화방식
장치외형치수(mm)
2180*900*2000
2500*900*2000
2800*900*2000
총중량(kg)
약 350
약 400
약 500
