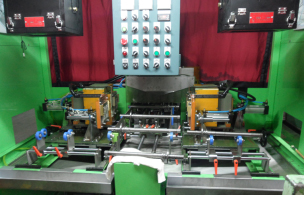

본 장비는 자동차부품 샤프트전용 자분탐상기로
소재공급-자화-자분액분사-탈자-검사-반출 순으로 작업 합니다.
<특징>
- AC 자화. (YOKE)
- 버켙식 자분액분사
- AC/HWDC 시스템 탈자.
- 연속적 자분탐상검사 ( 1EA/ 초) |
|
| |
A1시편 30/50, 15/50 |
LAY-OUT |
전면 |
소재공급콘베아 |
 |
 |
 |
 |
|
|
| |
 |
| |
사양제원 |
형식 |
MT2000-AUTO SHAFT |
입 력 |
전압주파수 |
AC 3상 440V 60Hz |
최대전류 |
약 100A |
출 력 |
자화전극전류 |
AC 2,000A (Peak) |
자화자극전류 |
AC 10,000AT (Peak) |
탈자전극전류 |
AC 2,000A (Peak) |
사 양 |
전극최대간격(mm) |
Max 600 (변경가능) |
자극치수(mm) |
100 * 100 (변경가능) |
통전자화시간 |
약 0~2초 무접점 무단계 제어 |
전극압착방식 |
AIR CYLINDER 압착식 |
소재공급방법 |
위킹 빔 (50EA 적재) |
자분액산포방식 |
AIR CYLINDER 샤워식 (버켙식) |
1회 동작시간 |
약 10초 이내 |
자 화 방 법 |
복수 교번 자화방식 |
장치외형치수(mm) |
2200*2000*2100(H) |
총중량(kg) |
약 800 |
|
|
| |
 |
 |
본 장비는 단조품, 주물품 전용 자분탐상기로
소재공급-디핑-자화-콘베아반출-검사-탈자 순으로 작업 합니다.
<특징>
- HWDC 자화. (복수교번)
- 디핑식 형광자분 적용
- AC 관통형 탈자.
- 연속적 자분탐상검사 ( 1EA/ 초) |
|
| |
A1시편 30/50, 15/50 |
LAY-OUT |
전면 |
검사실, 반출콘베아 |
| |
 |
 |
 |
|
|
| |
|
| |
사양제원 |
형식 |
D-PING 3000
|
입 력 |
전압주파수 |
AC 3상 440V 60Hz |
최대전류 |
약 100A |
출 력 |
헤드전극전류 |
HWDC 3,000A (Peak) |
코일자극전류 |
HWDC 3,000A (Peak) |
탈자전극전류 |
AC 관통형 탈자 (30A) |
사 양 |
전극최대간격(mm) |
Max 600 (변경가능) |
자극치수(mm) |
200 * 150 (변경가능) |
통전자화시간 |
약 0~2초 무접점 무단계 제어 |
전극압착방식 |
AIR CYLINDER 압착식 |
소재공급방법 |
작업자 수동 (예/콘로드 4EA 적재) |
자분액산포방식 |
자분액조 디핑식 |
1회 동작시간 |
약 10초 이내 |
자 화 방 법 |
복수 교번 자화방식 |
장치외형치수(mm) |
4500*1800*2100(H) |
총중량(kg) |
약 1000 |
|
|
| |
 |
 |

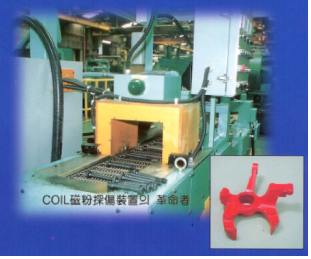

본 장비는 단조품, 주물품 전용 3축 콘베아형
자분탐상기로 콘베아위에서 간접자화 합니다.
<특징>
- AC/HWDC 3축 코일자화. (연속) X,Y,Z축
- 샤위식 형광자분 적용
- AC 관통형 탈자.
- 콘베아 속도조절.
- 연속적 자분탐상검사 ( 1EA/ 초) |
|
| |
A1시편 30/50 |
LAY-OUT |
전면 |
검사실, 반출콘베아 |
 |
|
|
|
|
|
| |
|
| |
사양제원 |
형식 |
3C 콘베아 자분탐상기
|
입 력 |
전압주파수 |
AC 3상 380V 60Hz |
최대전류 |
약 300A |
출 력 |
X축헤드전극전류
|
AC 3,000A (15,000AT) 파고치 |
Y축헤드전극전류
|
AC 3,000A (18,000AT) 파고치 |
Z축헤드전극전류
|
AC 3,000A (18,000AT) 파고치 |
탈자전극전류 |
AC 관통형 탈자 (30A) |
사 양 |
코일내경
|
300 * 300 (변경가능) |
콘베아속도
|
200 * 150 (변경가능) |
통전자화시간 |
약 0~2초 무접점 무단계 제어 |
소재공급방법 |
작업자 수동 (연속) |
자분액산포방식 |
上下 스프레이 노즐 샤워 방식 |
1회 동작시간 |
연속 (콘베아 속도조절형) |
자 화 방 법 |
복수 교번 자화방식 |
장치외형치수(mm) |
3500*1400*2100(H) |
총중량(kg) |
약 800 |
|
|
| |
 |
 |
본 장비는 주/단조품, 볼트,너트등 소형 검사품
전용 3축 펄스 자분탐상기 (콘베아형)
<특징>
- 3축 방향의 CCS형 자계를 발생,
- 보다 미세한 결함 검출이 가능한 장비임.
- 샤위식 형광자분 적용
- AC 관통형 탈자.
- 콘베아 속도조절.
- 연속적 자분탐상검사 ( 1EA/ 초) |
|
| |
너트 크렉지시 |
LAY-OUT |
전면 |
검사실, 반출콘베아 |
 |
|
|
|
|
|
| |
|
| |
사양제원 |
형식 |
3축 펄스 자분탐상기
|
입 력 |
전압주파수 |
AC 3상 380V 60Hz |
최대전류 |
약 300A |
출 력 |
X축헤드전극전류 |
AC 3,000A (15,000AT) 파고치 |
Y축헤드전극전류 |
AC 3,000A (18,000AT) 파고치 |
Z축헤드전극전류 |
AC 3,000A (18,000AT) 파고치 |
탈자전극전류 |
AC 관통형 탈자 (30A) |
사 양 |
코일내경 |
300 * 300 (변경가능) |
콘베아속도 |
200 * 150 (변경가능) |
통전자화시간 |
약 0~2초 무접점 무단계 제어 |
소재공급방법 |
작업자 수동 (연속) |
자분액산포방식 |
上下 스프레이 노즐 샤워 방식 |
1회 동작시간 |
연속 (콘베아 속도조절형) |
자 화 방 법 |
복수 교번 자화방식 |
장치외형치수(mm) |
3500*1400*2100(H) |
총중량(kg) |
약 800 |
|
|
| |
